产品概述:
用途:发电厂、变电站等直流电源系统的接地故障探测与定点
适用故障:高阻接地、交流串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地、单点多点接地等故障。
适用直流系统电压等级:220V、110V、48V、24V,电压自动适应,测试时无需停电。
设备构成:信号发生器、探测卡钳、接收主机
技术指标:
接收主机:
自动判断接地状态,接地时自动发出告警信号。
电流方向指示,能检测环路接地故障。
显示电流波形,可通过观察波形判断接地状态,克服系统分布电容影响。
数字信号处理技术,实时计算阻性电流,测试灵敏度高。
可测接地阻值范围:0~500 KΩ
抗对地分布电容能力:支路≤22uF、系统对地总电容≤150 uF
体积195×112×45mm,质量0.55kg
产品概述:
用途:发电厂、变电站等直流电源系统的接地故障探测与定点
适用故障:高阻接地、交流串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地、单点多点接地等故障。
适用直流系统电压等级:220V、110V、48V、24V,电压自动适应,测试时无需停电。
设备构成:信号发生器、探测卡钳、接收主机
技术指标:

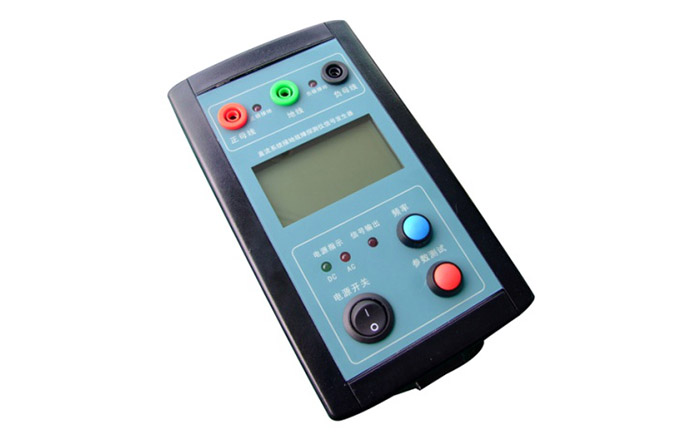

信号发生器:
全自动测量系统参数,计算最佳测试频率(可人为设定),发射频率4/2/1/0.5Hz
注入信号:电流有效值≤20mA
交流串入检测,避免设备损坏
供电:直流/交流,直流供电无需外接电源,直接从直流系统取电,接线简单、方便。
体积195×112×65mm,质量0.8kg
产品概述:
用途:发电厂、变电站等直流电源系统的接地故障探测与定点
适用故障:高阻接地、交流串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地、单点多点接地等故障。
适用直流系统电压等级:220V、110V、48V、24V,电压自动适应,测试时无需停电。
设备构成:信号发生器、探测卡钳、接收主机
技术指标:

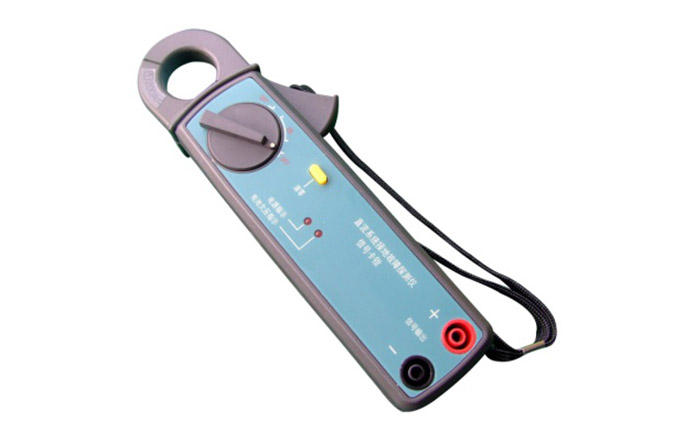

探测卡钳:
钳双根(正负母线一起钳)动态范围:0-100A(负载)
钳单根动态范围:±20A
体积185×60×35mm

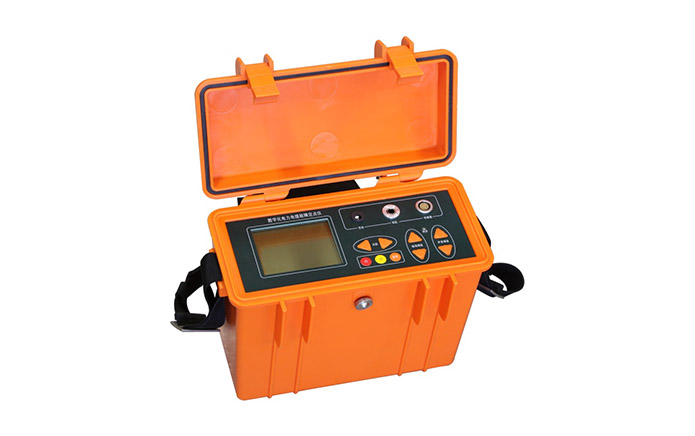

产品概述:
产品介绍:
◆时域反射法(TDR):可测断线、混线、严重绝缘不良,自动测试快速准确。
◆增益补偿:根据电缆衰减特性对增益进行数字化补偿,不同距离上的波形幅值基本相同,利于分析判断,且延长有效测试距离。波形存储及计算机通信功能。
◆电桥测试法:适用于绝缘不良故障的测距;测试速度快;抗干扰能力强;测距结果精确。
◆电压、电阻、绝缘电阻测量功能。
功能配置:
◆TDR功能:
1.测试范围:0-30km。
2.分辨率:最高1m
3.脉冲极性:<2km单极性,>2km双极性。
4.脉冲幅度:单极性30V,双极性±30V。
5.脉冲宽度:80ns-10μs,自动调节。
6.测试盲区:1m。
7.波速度调节范围:100-300m/μs。
8.增益调节范围:0-80db。
◆电桥功能:
9.电桥测试电压:100V/250V可选。
10. 测试精度:1%
◆V、Ω、MΩ测量功能:
11.电压测试范围:0-75V(AC/DC)
12.电阻测试范围:0-20kΩ
13.绝缘电阻测试范围:0-20MΩ
14.绝缘电阻测试电压:100V/250V可选。
◆显示方式:320×240点阵LCD。
◆电源:锂离子电池。
◆体积:210mm×160mm×65mm。
◆质量:0.8kg。
技术指标:
选型表:
产品概述:
产品介绍:
◆时域反射法(TDR):可测断线、混线、严重绝缘不良,自动测试快速准确。
◆增益补偿:根据电缆衰减特性对增益进行数字化补偿,不同距离上的波形幅值基本相同,利于分析判断,且延长有效测试距离。
波形存储及计算机通信功能
功能配置:
◆TDR功能:
1.测试范围:0-30km
2.分辨率:最高1m
3.脉冲极性:<2km单极性,>2km双极性。
4.脉冲幅度:单极性30V,双极性±30V。
5.脉冲宽度:80ns-10μs,自动调节。
6.测试盲区:1m。
7.波速度调节范围:100-300m/μs。
8.增益调节范围:0-80db。
◆显示方式:320×240点阵LCD。
◆电源:锂离子电池。
◆体积:195mm×115mm×45mm。
◆质量:0.6kg。
技术指标:
选型表:

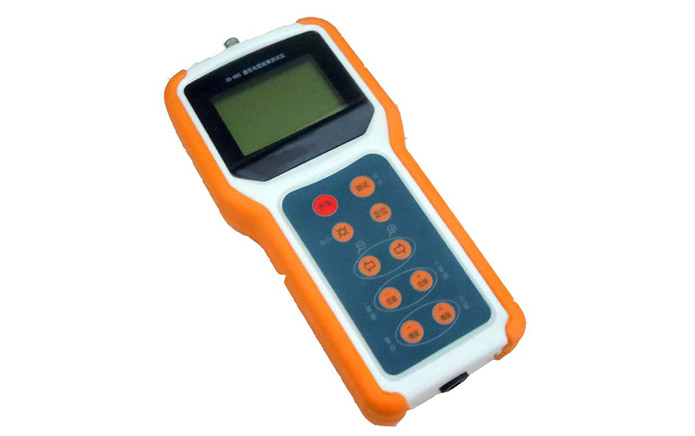

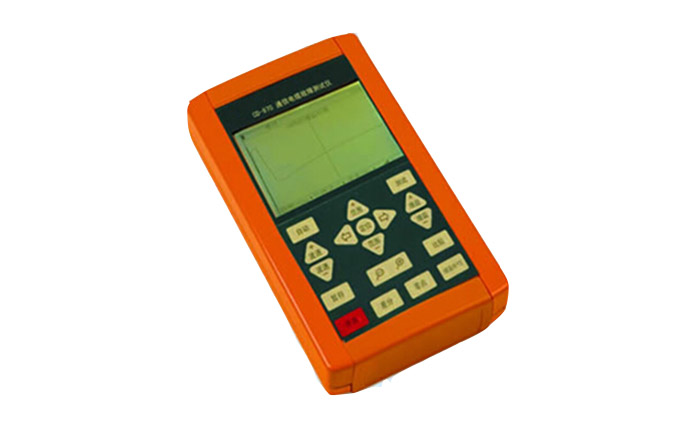

产品概述:
产品介绍:
1.测试范围:0-8km
2.分辨率: 0-1km最大1m,2km最大2m,4-8km最大8m。
3.脉冲幅度:30V。
4.脉冲宽度:80ns-5μs,自动调节。
5.测试盲区:1m。
6.波速度调节范围:100-300m/μs。
7.增益调节范围:0-80db。
8.供电电源:6节AA型(5号)电池。
9.体积:205mm×100mm×35mm
10.质量:0.54kg
功能配置:
功能特点:
1.时域反射法(TDR),可测断线、混线、绝缘不良等各种类型的故障。
2.人机界面友好,操作方便、直观。
3.能进行自动测试。
4.干电池/充电电池供电, 方便更换。
5.电源管理功能:电池欠压自动关机,无操作自动关机。
6.手持式、体积小、重量轻、便于携带。
产品概述:
产品介绍:
◆时域反射法(TDR):可测断线、混线、严重绝缘不良,自动测试快速准确。
功能配置:
◆TDR功能:CD950
1.测试范围:0-8km
2.分辨率:最高1m
3.脉冲极性:单极性。
4.脉冲幅度:单极性30V,双极性±30V。
5.脉冲宽度:80ns-10μs,自动调节。
6.测试盲区:1m。
7.波速度调节范围:100-300m/μs。
8.增益调节范围:0-80db。
◆显示方式:128×64点阵LCD
◆电源:5节AA镍氢电池。
◆体积:225mm×105mm×50mm
◆质量:0.5kg。
技术指标:
选型表:
产品概述:
用途:在不方便接市电时为设备提供AC220V电源
电池:锂离子电池组,24V,52AH
输出:AC220V,纯正弦波
持续输出功率:1300W
瞬间峰值功率:2600W
充电时间:13-14小时
辅助功能: USB:5V/2A;引擎启动:200A;LED照明
体积345×246×172mm;质量7.8kg

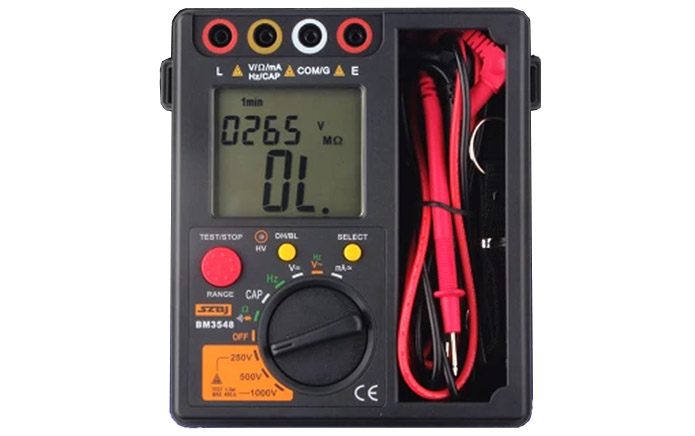

产品概述:
电源:6节5号电
体积170×156×64mm;质量0.65kg
功能配置:
兆欧表功能
输出电压:500/1000/2500V三挡
绝缘电阻量程:500kΩ~4GΩ
短路电流:≥1.5mA
万用表功能
交直流电压、电流
电阻、电容、频率、二极管、通断蜂鸣
产品概述:

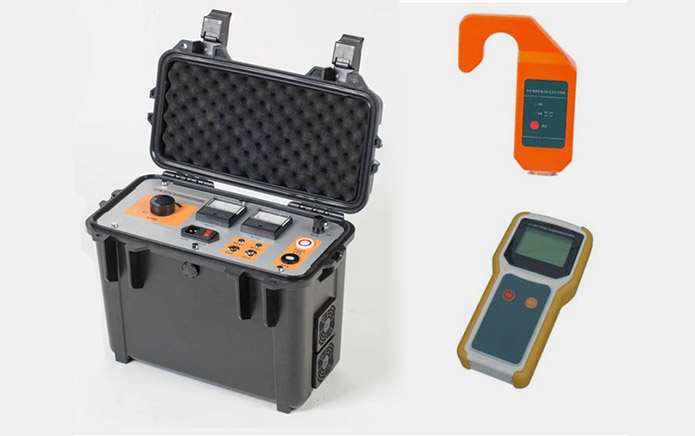

XJD-200只能在线路发生故障停运后进行故障定位,由发射机向故障线路施加高压将故障复现,超低频电流由发射机流向故障点,经过渡电阻进入大地并流回发射机;在线路沿线,将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器,其磁路无需闭合,在很大程度上方便了挂、取操作。传感器检测线路上的电流,自动进行调零操作,将模拟信号转成数字信号后通过无线方式向外传送。在地面上的接收机接收传感器发送的无线信号,在液晶屏上直观显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段(长线路采用二分之一法分段,分支线路优先测试分支点),再精确定点,从而快速确定故障位置。
XJD-200适用于单相金属性接地、经电弧接地、经过渡电阻接地等多种故障类型;超低频信号能避免系统电容影响,低阻到高阻故障均能适应;线路是否有分支,无论是架空线分支还是电缆分支,线路上是否挂接变压器对设备均无影响。
XJD-200在使用过程中需要首先连接发射机,在定位过程中需要爬杆挂接传感器,故而使用稍为复杂,但定位测试的限制条件极少,定位精度和故障确认度很高。XJD-200是在线路发生接地故障后,解决巡视目测未能发现的疑难故障的最佳测试设备。
功能配置:
l 用途:6-35kV架空线路小电流接地故障查找定位
l 使用场景:线路发生接地故障后停运
l 发射机电压高、功率大,电流稳定,可测高阻故障
l 超低频信号克服系统分布电容影响,可进行高阻故障定位
l 高灵敏开口传感器,无需闭合,方便线路挂接
l 传感器-接收机无线通信,安全可靠
l 数值/波形显示,判据明确直观
l 定位精度:0.1m
l 发射机输出特性:1Hz,0~8kV,0~100mA,1000W(max)
l 可测线路长度:≥100km
l 传感器与接收机的无线通讯距离:>100m
l 发射机:417×234×318mm,16kg,AC220V
l 传感器:180×100×35mm,0.45kg,3节7号电池
l 接收机205 ×100×35mm,0.45kg,5节5号电池
技术指标:
定位精度:0.1m
l 发射机输出特性:1Hz,0~8kV,0~100mA,1000W(max)
l 可测线路长度:≥100km
l 传感器与接收机的无线通讯距离:>100m
l 发射机:417×234×318mm,16kg,AC220V
l 传感器:180×100×35mm,0.45kg,3节7号电池
l 接收机205 ×100×35mm,0.45kg,5节5号电池

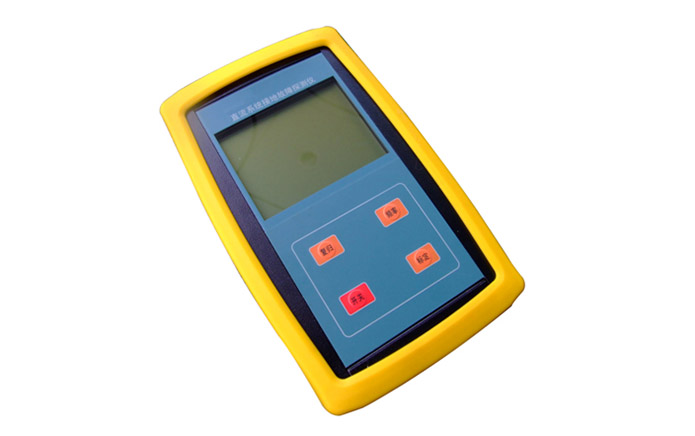

产品概述:

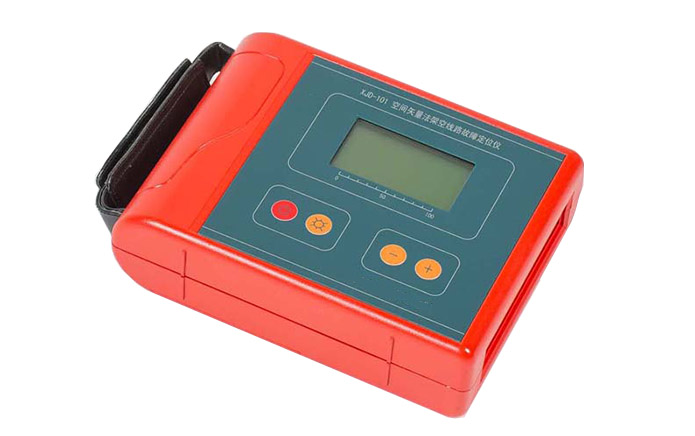

XJD-101空间矢量法架空线路故障定位仪
XJD-101能够在线路发生接地故障后继续运行的时间段内,利用线路本身的信号特性进行故障定位,不需要事先在一次线路上附加任何信号发送设备,使用时仅需要在线路下方探测信号的空间矢量,判据明确直观。尽管优点很多,但由于线路、负荷、故障性质千差万别,本仪器不能做到所有情况下有效。
XJD-101可适用于各种(包括消弧线圈接地系统)接地系统,特别适用于过渡电阻(接地电阻)较小且稳定的单相接地故障的选线和定位(例如1K以下)。对于间歇性、弧光放电接地故障,成功定位的可能性将下降或不可行。
根据理论和和实际使用情况分析,以下各种因素都能影响该仪器的测试效果, 需要实际验证是否能够使用及效果如何:负荷电流越小越好测;线路总长度(各条出线长度相加)越长越好测,单条线路也可以;过渡电阻越小、越稳定越好测。
使用过程:线路发生单相接地故障后,首先将仪器在供电侧的各个出线的位置进行选线。在线路的正下方,将仪器平举,保持仪器面板与线路方向垂直,并与地面垂直,根据屏幕显示的信号垂直和水平分量的比较进行判断。正常线路为:垂直分量>水平分量;故障电路为:水平分量>垂直分量。选线成功后,再沿故障线路向用电侧逐步查找故障点的具体位置,在故障点前,均表现为故障信息,故障点后恢复正常,如果线路有分支,也按上述方法判断故障分支线路。
使用技巧:只要能用该仪器成功选线,原则上即能成功定位;若不能明确选线,则不必再尝试定位。
故障定位过程示意:
功能配置:
技术指标:
显示:128×64点阵液晶显示器
电源:6节AA(5号)碱性干电池
电流:30mA(开背光时60mA)
体积:210mm×160mm×65mm
质量:1.1kg(包括电池)
产品概述:
用途:超高压单芯电缆护层故障测距,并为跨步电压定点提供信号源
电阻比法测距,无需调平衡,并能克服连线接触电阻影响,测距精度高
全自动测试,无需人工干预;接地闭锁、高压零位启动等安全性设计
输出模式:直流、高压脉冲,分别用于测距和定点
输出:0~10kV,0~100mA,1kW(max)
体积480×330×360mm,质量15kg,电源AC220V
功能配置:
用途:超高压单芯电缆护层故障测距,并为跨步电压定点提供信号源
电阻比法测距,无需调平衡,并能克服连线接触电阻影响,测距精度高
全自动测试,无需人工干预;接地闭锁、高压零位启动等安全性设计
输出模式:直流、高压脉冲,分别用于测距和定点
输出:0~10kV,0~100mA,1kW(max)
体积480×330×360mm,质量15kg,电源AC220V

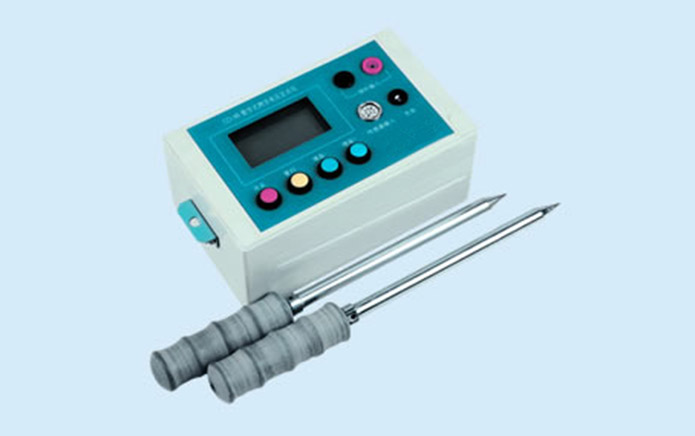

产品概述:
用途:超高压单芯电缆护层故障精确定点
工作模式:
跨步电压定点:探针输入,箭头指示故障点方向
电流耦合法分段:电流传感器输入,测量电缆中阻性电进行故障分段
数字处理,信号波形显示,灵敏度高,响应范围大。
无需调零,抵消地电位变化影响。
操作简单,保护措施完善,测量回路与高压电气隔离,无高压外露
体积210×122×125mm;,质量0.5kg,内置7.4V锂电池组
功能配置:
用途:超高压单芯电缆护层故障精确定点
工作模式:
跨步电压定点:探针输入,箭头指示故障点方向
电流耦合法分段:电流传感器输入,测量电缆中阻性电进行故障分段
数字处理,信号波形显示,灵敏度高,响应范围大。
无需调零,抵消地电位变化影响。
操作简单,保护措施完善,测量回路与高压电气隔离,无高压外露
体积210×122×125mm;,质量0.5kg,内置7.4V锂电池组

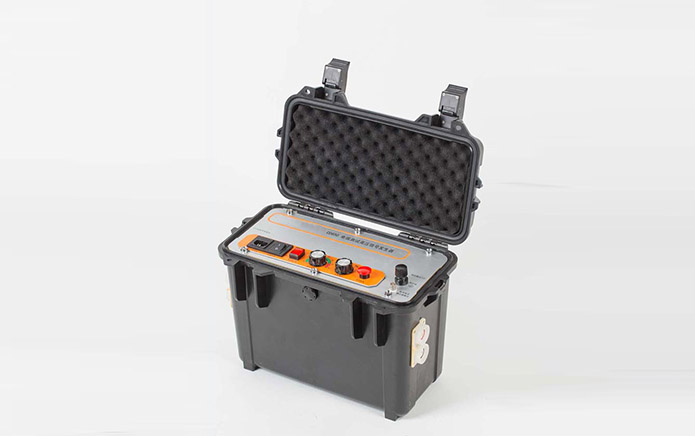

产品概述:
用途:为超高压单芯电缆护层故障的跨步电压定点提供信号源
输出方式:1Hz脉动直流高压
输出:0~10kV,0~100mA,1kW(max)
体积417×234×318mm,质量15kg,电源AC220V
功能配置:
用途:为超高压单芯电缆护层故障的跨步电压定点提供信号源
输出方式:1Hz脉动直流高压
输出:0~10kV,0~100mA,1kW(max)
体积417×234×318mm,质量15kg,电源AC220V
产品概述:
用途:对故障电缆施加脉冲高压使故障复现,以便于故障测距和定点
便携性:高档高防护便携机箱,配置拉杆和机轮
安全性:一体化设计,电容内置,无高压外露,断电自动放电
放电方式:手动、周期、直流
系列化:
CD-650-A30:0-32kV,4µF电容,储能2000J
CD-650-A10:低压电缆测试适用,0-10kV,10µF电容,储能500J
体积500×280×450mm,质量18kg,电源AC220V
功能配置:
用途:对故障电缆施加脉冲高压使故障复现,以便于故障测距和定点
便携性:高档高防护便携机箱,配置拉杆和机轮
安全性:一体化设计,电容内置,无高压外露,断电自动放电
放电方式:手动、周期、直流
技术指标:
系列化:
CD-650-A30:0-32kV,4µF电容,储能2000J
CD-650-A10:低压电缆测试适用,0-10kV,10µF电容,储能500J
体积500×280×450mm,质量18kg,电源AC220V
产品概述:
用途:电力电缆主绝缘故障精确定点,高精度全数字化处理
声磁同步法精确定点,声磁延时可自动/手动测量,精度<0.1m
高分辨率彩屏液晶显示,阳光下可视,两种界面模式:
自动模式:自动测量并显示声磁延时数值
高级模式:显示声音波形,可移动光标精确测量声磁延时
数字降噪:可选智能强降噪或自适应降噪,隔离或减弱噪声,凸显放电声音
可配置滤波器:可设置低通/带通/高通/全通四种滤波模式,抑制噪声
自动哑音:手触摸提杆时自动关闭声音,抑制移动传感器时的强烈噪声
电子罗盘:直观显示电缆路径
跨步电压定点功能:适用于电缆对地绝缘破损故障,辅助定点
主机:体积210×95×115mm;质量0.6kg;内置7.4V锂电池组。
功能配置:
用途:电力电缆主绝缘故障精确定点,高精度全数字化处理
声磁同步法精确定点,声磁延时可自动/手动测量,精度<0.1m
高分辨率彩屏液晶显示,阳光下可视,两种界面模式:
自动模式:自动测量并显示声磁延时数值
高级模式:显示声音波形,可移动光标精确测量声磁延时
数字降噪:可选智能强降噪或自适应降噪,隔离或减弱噪声,凸显放电声音
可配置滤波器:可设置低通/带通/高通/全通四种滤波模式,抑制噪声
自动哑音:手触摸提杆时自动关闭声音,抑制移动传感器时的强烈噪声
电子罗盘:直观显示电缆路径
跨步电压定点功能:适用于电缆对地绝缘破损故障,辅助定点
技术指标:
主机:体积210×95×115mm;质量0.6kg;内置7.4V锂电池组。

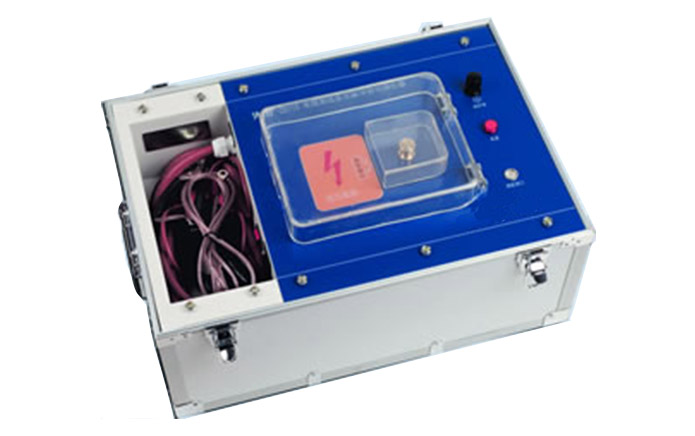

产品概述:
用途:为多次脉冲测距仪提供信号耦合回路
脉冲平衡技术:更加突出故障点的发射波形
操作简单,保护措施完善,测量回路与高压电气隔离,无高压外露
发射脉冲电压:600V
可与任意高压发生器配套,允许输入冲击电压:小于35KV
体积560×230×1220mm;,质量7kg,电源AC220V
功能配置:
用途:为多次脉冲测距仪提供信号耦合回路
脉冲平衡技术:更加突出故障点的发射波形
操作简单,保护措施完善,测量回路与高压电气隔离,无高压外露
发射脉冲电压:600V
可与任意高压发生器配套,允许输入冲击电压:小于35KV
体积560×230×1220mm;,质量7kg,电源AC220V

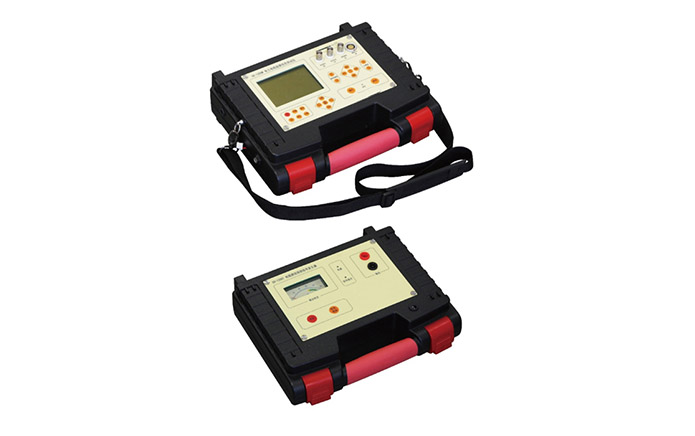

产品概述:
组成:
CD-1200M主机:测距、定点和路径探测接收机
CD-1200T路径探测信号发生器
多用途,集成电缆故障测试基本功能:
故障测距:低压脉冲、脉冲电流
故障精确定点:声磁同步定点
路径探测
基本功能齐全,易用便携,成本相对较低
体积270×220×85mm×2;质量1.5kg×2;内置7.4V锂电池组。
功能配置:
高性能配置:全功能、高性能,高低压电缆均适用,包含多次脉冲测距功能
基本配置:高低压电缆均适用,有超便携需求的请选择分体式高压发生器
简易配置:集成化简易多用途测试仪,成本相对较低,适用于以低压电缆测试为主,且使用不频繁的用户

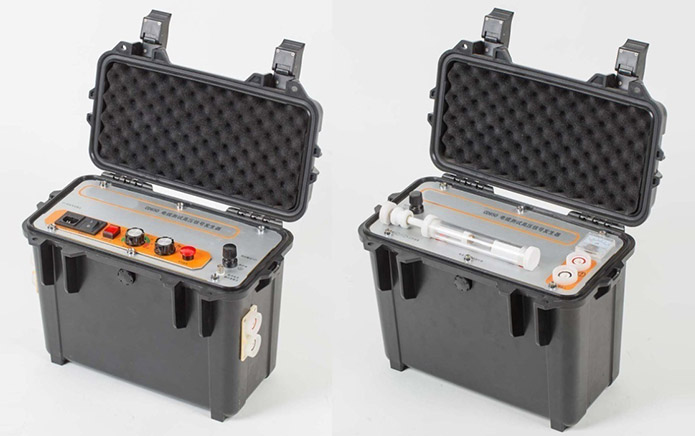

产品概述:
用途:对故障电缆施加脉冲高压使故障复现,以便于故障测距和定点
超便携性:分体小型机箱,适用于车辆不方便进入的场合,铁路/通讯行业适用
安全性:高压插头连接,无高压外露,断电自动放电
放电方式:手动、周期、直流
系列化:
CD-650-S30:0-32kV,4µF电容,储能2000J
CD-650-S10:低压电缆测试适用,0-10kV,10µF电容,储能500J
体积417×234×318mm×2,质量16kg×2,电源AC220V
功能配置:
用途:对故障电缆施加脉冲高压使故障复现,以便于故障测距和定点
超便携性:分体小型机箱,适用于车辆不方便进入的场合,铁路/通讯行业适用
安全性:高压插头连接,无高压外露,断电自动放电
放电方式:手动、周期、直流
技术指标:
系列化:
CD-650-S30:0-32kV,4µF电容,储能2000J
CD-650-S10:低压电缆测试适用,0-10kV,10µF电容,储能500J
体积417×234×318mm×2,质量16kg×2,电源AC220V

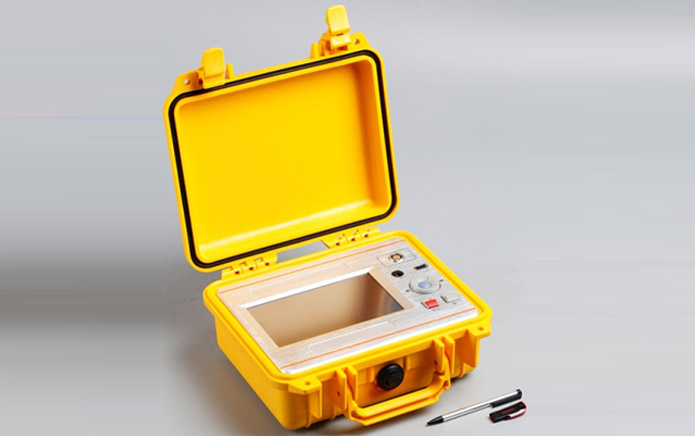

产品概述:
用途:电力电缆主绝缘故障测距
测距模式:低压脉冲法、脉冲电流法、多次脉冲法
远程协助(需选配平板电脑)
超高亮度高分辨率彩屏液晶,阳光下可视,触摸屏/键盘双操作模式
波形机内存储,计算机后台软件波形下载管理
采样频率:200MHz;分辨率:0.4m;测试范围100km,盲区2m
信号增益:70dB;低压脉冲电压:32V
体积274×218×81mm;质量3.5kg;内置7.4V锂电池组
功能配置:
用途:电力电缆主绝缘故障测距
测距模式:低压脉冲法、脉冲电流法、多次脉冲法
远程协助(需选配平板电脑)
超高亮度高分辨率彩屏液晶,阳光下可视,触摸屏/键盘双操作模式
波形机内存储,计算机后台软件波形下载管理
技术指标:
采样频率:200MHz;分辨率:0.4m;测试范围100km,盲区2m
信号增益:70dB;低压脉冲电压:32V
体积274×218×81mm;质量3.5kg;内置7.4V锂电池组

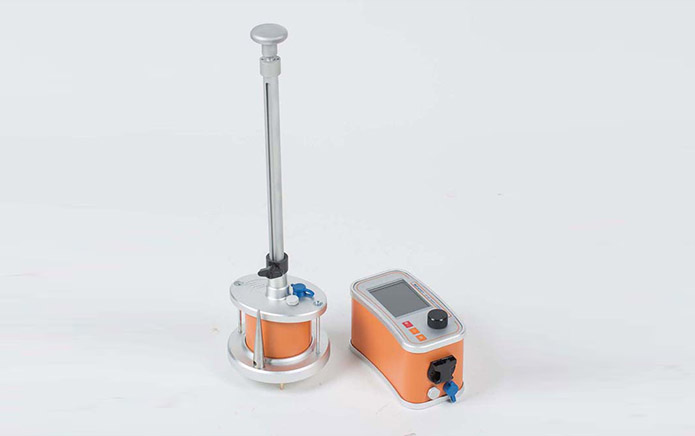

产品概述:
用途:电力电缆主绝缘故障精确定点
声磁同步法精确定点,声磁延时测量,精度<0.1m
液晶显示声音/磁场波形,可移动光标精确测量声磁延时
可根据磁场波形初始极性判断电缆路径
主机:体积270×150×210mm;质量1.5kg;内置7.4V锂电池组。
功能配置:
用途:电力电缆主绝缘故障精确定点
声磁同步法精确定点,声磁延时测量,精度<0.1m
液晶显示声音/磁场波形,可移动光标精确测量声磁延时
可根据磁场波形初始极性判断电缆路径
主机:体积270×150×210mm;质量1.5kg;内置7.4V锂电池组。
技术指标:
主机:体积270×150×210mm;质量1.5kg;内置7.4V锂电池组。

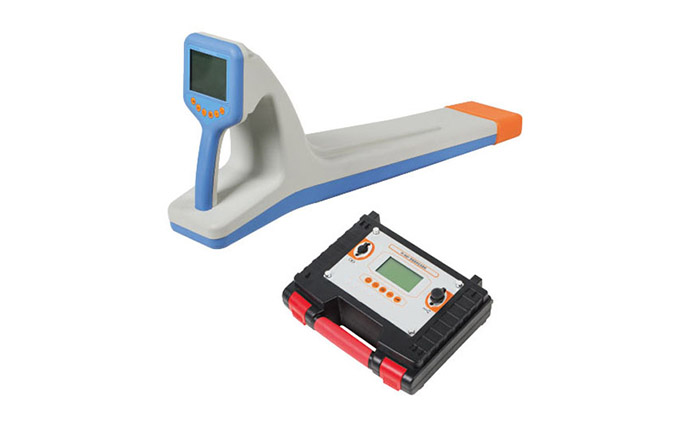

用途: •停/带电缆、金属管道敷设路径探测 •停/带电电缆唯一性鉴别 •管线深度测量 •地下管线区域普查 •管线对地绝缘破损点定位 适用行业: 电力行业、通讯行业、、市政工程行业、石油天然气管道维护部门 | |
功能配置: •罗盘显示:直观显示管线位置。 •左右指示:左右箭头显示管线位置。 •跟踪正误提示:实时测量管线电流方向,实现跟踪正误提示,排除临线干扰。 •实时进行深度和电流测量。 •历史曲线显示:直观显示信号变化情况。 •唯一性鉴别:卡钳(选配件)鉴别可明确给出鉴别结果,听诊器(选配件)鉴别在不方便使用卡钳时使用。 •接地故障查找:使用A字架(选配件)可定位管线的对地绝缘破损点,无须调零,箭头指示故障点方向。 •全数字化高精度采样及处理,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。 •多种探测频率:主动探测和被动探测。 •发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。 •发射机大功率输出,输出多档可调,自动阻抗匹配,全自动保护。 •内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机 |
技术指标: 发射机: •输出方式:直连输出、辐射感应、卡钳耦合(选配)。 •输出频率:640Hz(复合频率)、1280Hz(复合频率)、10kHz、33kHz、83kHz。 •输出功率:最大10W,10档可调,自动阻抗匹配。 •直连输出电压:最高150Vpp。 •过载和短路保护。 •人机界面:128×64点阵液晶显示器。 •体积:270×220×85mm,质量:2.2kg,电源:4节18650锂离子电池,标称7.4V,6.8Ah。 接收机: •输入方式:内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。 •接收频率: •主动探测频率:640Hz、1280Hz、10kHz、33kHz、83kHz。 •工频被动探测频率:50Hz/60Hz和250Hz/300Hz(用户可配置)。 •射频被动探测频段:中心频率分别为10kHz、33kHz、83kHz。 •管线探测模式:宽峰法、窄峰法、音谷法。 •电缆鉴别模式:接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。 •人机界面:320×240点阵液晶显示器。 •体积:700×270×120mm,质量:2.2kg,电源:2节18650锂离子电池,7.4V,3.4Ah。 |
